Profili in alluminio a battente

PLANET 62 TT

SCHEDA TECNICA
Scheda tecnica serie: PLANET 62 TT AP+ sistema di tenuta a giunto aperto, con precamera
Profilati estrusi: in lega leggera 6060 (UNI 3569TA 16) anodizzabili e verniciabili
Sormonto: tra telaio e anta: 8 mm
Altezza battuta vetro: 22 mm
Sovrapposizione aletta: 6 mm
Telaio fisso con profondità: 62 mm
Altezza battuta vetro: 22 mm
Fuga tra i profili: 5 mm
Spazio per vetri e pannelli per anta: da 27 mm a 55 mm
Spazio per vetri e pannelli per telaio: da 27 mm a 62 mm
Accessori:brevettati e di serie standard eseguiti con materiali di ottima qualità e intercambiabili
Tenuta: con guarnizioni centrale in EPDM con tripla funzionalità di tenuta, di abbattimento acustico e termico.

DESCRIZIONE TECNICA

  • Elevato isolamento termico grazie ad una guarnizione dedicata in polietilene espanso da inserire nella zona della sede del vetro
  • Isolamento termico su serramento normalizzato a due ante Uw 1.6 W/m2K con valore del vetro Ug 1.0 W/m2K
  • Sezione a vista nodo laterale 91 m, nodo centrale 143 mm
  • Assortimento di profili da 25 mm a 165 mm di superficie a vista
  • Possibilità di bi-colore direttamente dal fornitore
  • Accessori per la movimentazione fino a 170 Kg
  • Ottimo isolamento acustico da 44 dB
  • Risultati di prova:
    Aria UNI EN 12207: Classe 4
    Acqua UNI EN 12208: E 1050
    Vento UNI EN 12009: Classe C5
PLANET 62 TT

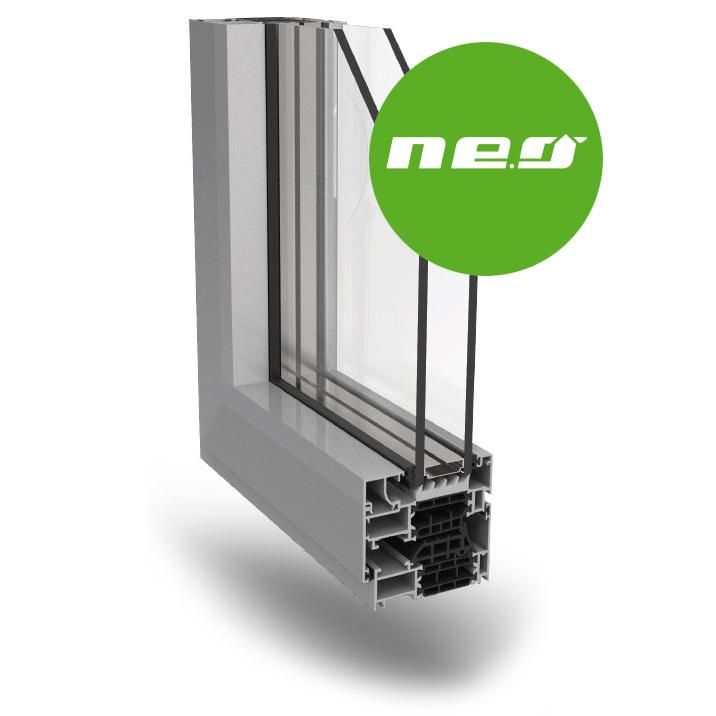

PLANET NEO 62

SCHEDA TECNICA
Vedi Planet 62 TT AP+

Questo prodotto è il primo ad aver ottenuto la certificazione della tracciabilità dei propri elementi costitutivi, in linea con le prescrizioni normative contenute nei Protocolli di GBC (Green Building Council) per la certificazione LEED® degli edifici e del Protocollo ITACA.

Contenuto di materiale riciclato necessario per ottenere i LEED® MR4 CREDIT:
Profilo in Alluminio di riciclo

Il contenuto medio di materiale riciclato in alluminio è:

  • 19% post-consumatore
  • 24% pre-consumatore

Le definizioni di post-consumatore e pre-consumatore rispondono ai requisiti della norma UNI EN ISO 14021:2002 (7.8)

Barrette di poliammide rigenerate
NEOTECH è il primo prodotto realizzato con:

  • materiale proveniente da scarti post-industriali
  • polimero vergine
PLANET NEO 62

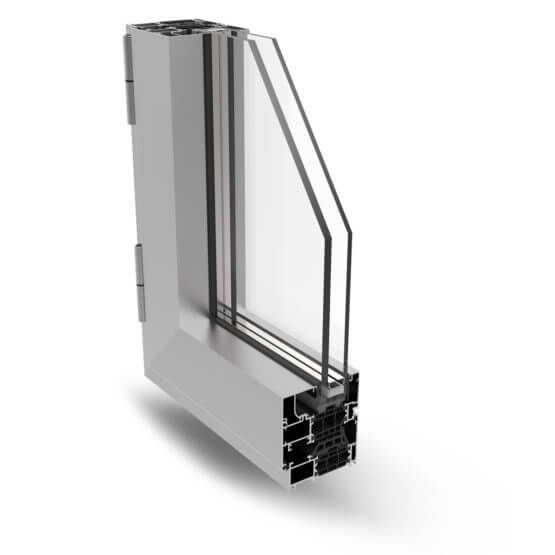

PLANET 72 HT

SCHEDA TECNICA
Scheda tecnica serie: PLANET 72HT sistema di tenuta a giunto aperto, con precamera
Profilati estrusi: in lega leggera 6060 (UNI 3569TA 16) anodizzabili e verniciabili
Sormonto: tra telaio e anta: 8 mm
Altezza battuta vetro: 22 mm
Sovrapposizione aletta: 6 mm
Telaio fisso con profondità: 72 mm
Altezza battuta vetro: 22mm
Fuga tra i profili: 5mm
Spazio per vetri e pannelli per anta: da 27 mm a 69 mm
Spazio per vetri e pannelli per telaio: da 27 mm a 65 mm
Accessori:brevettati e di serie standard eseguiti con materiali di ottima qualità e intercambiabili
Tenuta: con guarnizioni centrale in EPDM con tripla funzionalità di tenuta, di abbattimento acustico e termico.

DESCRIZIONE TECNICA

  • Serie a battente a taglio termico
  • Sezione base 72 mm
  • Sezione anta base 80 mm
  • Isolamento termico su serramento normalizzato a due ante Uw 1.4 W/m2K con valore del vetro Ug 1.0 W/m2K
  • Alta resistenza meccanica con barrette in poliammide hi-tech solution
  • Sezione a vista nodo laterale 91 mm, nodo centrale 143 mm
  • Assortimento profili da 25 mm a 165 mm di superficie in vista
  • Possibilità di avere profili bi-colore direttamente dal fornitore
  • Accessori per la movimentazione fino a 170 kg
  • Alto isolamento acustico
  • Risultati di prova:
    Aria UNI EN 12007: Classe 4
    Acqua UNI EN 12208: E 1350
    Vento UNI EN 12009: Classe C4
PLANET 72 HT

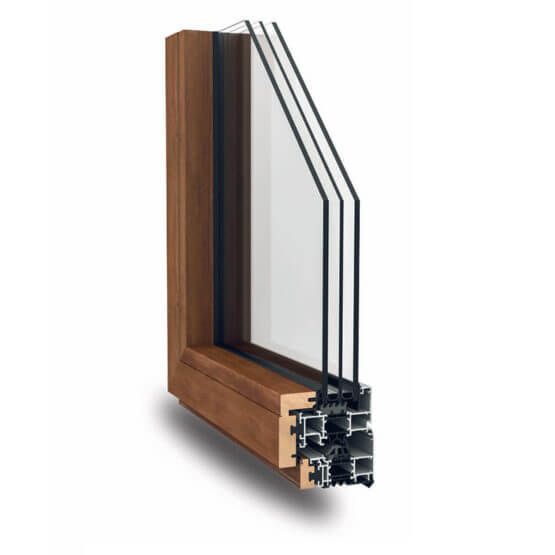

NATHURA 82

SCHEDA TECNICA
Aspetto visivo esterno: complanare
Aspetto visivo interno: sormonto tra telaio e anta di 23 o 27 mm
Profilati: estrusi in lega leggera 6060 (UNI35690TA) anodizzabili e verniciabili
Cornici: legno massello di essenza frassino verniciabile
Sistema di tenuta: giunto aperto con precamera o doppia battuta, con guarnizioni in EPDM
Sistema di isolamento termico: realizzato con distanziali in poliammide da 16 mm a forma tubolare
Sistema di accessori: ferramenta perimetrale
Distanza telaio anta: 12 mm
Sovrapposizione battuta anta su telaio: 6 mm
Altezza battuta vetro: 20 mm
Fuga tra i profili: 5 mm
Profondità telaio: 82 mm
Profondità anta: 102 mm
Tubolarità profili finestra: 15 mm
Tubolarità profili porta: 44 mm
Fissaggio vetri: con fermavetri in pvc coestruso o mediante legno senza fermavetro
Spazio vetro o pannello nei telai fissi: 35 mm
Spazio vetro o pannello nelle ante: 23 mm, 35 mm, 46.5 mm, 47 mm, 58.5 mm.

NATHURA 82
