Profili in alluminio scorrevoli

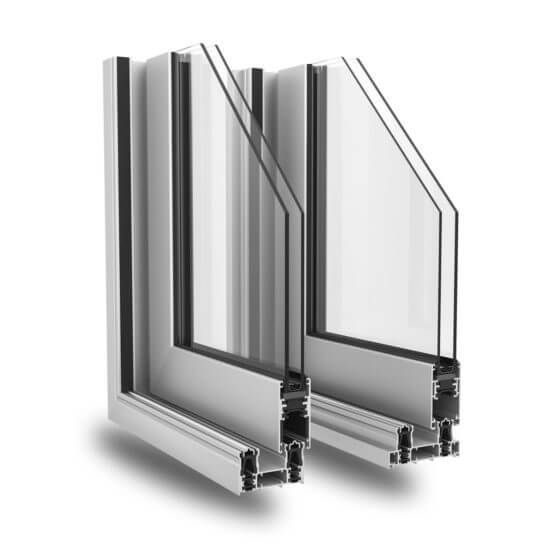

SLIDE 106

SCHEDA TECNICA
Scheda tecnica serie: SLIDE 106 sistema scorrevole
Profilati estrusi: in lega leggera 6060 (UNI 35690TA) anodizzabili e verniciabili
Sistemi di tenuta: con guarnizioni termoplastiche o spazzolini in polipropilene con pinna centrale
Sistema di isolamento termico telai: realizzato con due file di distanziali in poliammide da 16 mm a forma tubolare
Sistema di isolamento termico ante: realizzato con distanziali in poliammide da 32 mm
Profondità telaio: 106 mm
Profondità anta: 45 mm
Altezza battuta vetro: 20 mm
Spazio per vetri e pannelli per anta da 40 mm: da 30 mm
Spazio per vetri e pannelli per anta da 45 mm: da 35 mm.

DESCRIZIONE TECNICA

  • Serie a taglio termico disponibile sia scorrevole che alzante-scorrevole
  • Profondità costruttiva del profilo di anta 45 mm
  • Profilo telaio con doppio taglio termico
  • Portata delle apparecchiature fino a 200 kg
  • Possibilità di effettuare il trattamento superficiale interno diverso rispetto a quello esterno, ottenendolo direttamente dal fornitore
  • Isolamento termico su serramento normalizzato a due ante Uw 1.8 W/m2K con valore del vetro Ug 1.0 W/m2K
  • Ferramenta multipunto antieffrazione CLASSE 2
  • Risultati di prova:
    Aria UNI EN 12207: Classe 4
    Acqua UNI EN 12208: E 1500
    Vento UNI EN 12209: Classe B4.
SLIDE 106

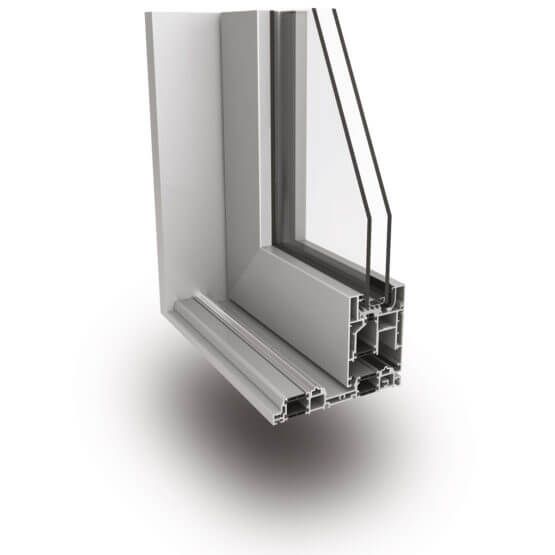

TOP SLIDE 160

SCHEDA TECNICA

  • Serie alzante a taglio termico marcata CE
  • Sezione taglio 160mm
  • Sezione anta 72mm
  • Mostra architettonica nodo laterale 133mm
  • Mostra architettonica nodo inferiore 118mm
  • Mostra architettonica nodo superiore 142mm
  • Mostra architettonica nodo centrale 113mm
  • Sistema con guarnizioni in epdm o in espanso rivestite
  • Sistema di isolamento termico con barrette complanari a doppio tubolare
  • Ferramenta con portata a partire da 300kg

Prestazioni
Il sistema per serramenti Top Slide 106 è dotato di una innovativa tecnologia, sia nei profili che che nella ferramenta, che ha permesso di ottenere grandi risultati in termini di isolamento termico-acustico. Il risultato e’ strepitoso: il serramento scorrevole Top Slide160 raggiunge infatti il valore Uw 1,60 W/m2k (valori ottenuti con una finestra 2 ante 1480x2180).

TOP SLIDE 160
